C-Control Pro Mini Station

Montag 9 Mai 2011

Die C-Control Pro Mini Station ist ein Mikrocontroller-System mit welchem sich kleine Steuer- und Regelungsaufgaben umsetzen lassen. Das kompakte System gehört zur C-Control Familie aus dem Hause Conrad und verfügt über 2 analoge und 5 digitale Eingänge, 7 digitale Ausgänge und 2 Relais. Als Controller kommt ein Atmega32 zum Einsatz, auf dem ein entsprechender Interpreter läuft. Das Ganze ist in einem kleinen IP66 Gehäuse untergebracht.

Test der C-Control Pro Mini Station
C-Control Pro Mini Station

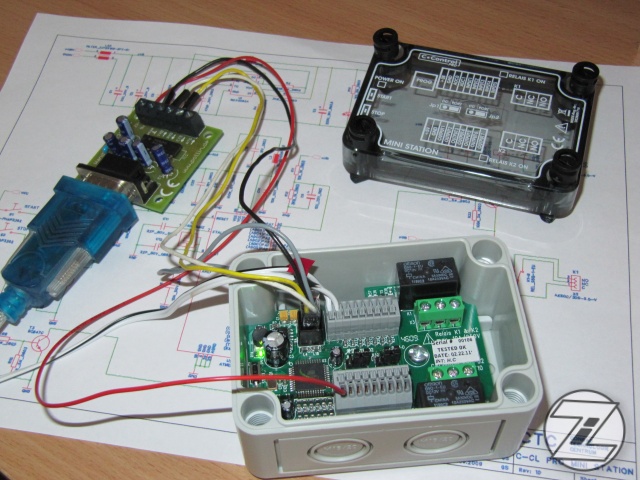

Programmiert wird das System mit der zugehörigen C-Control Entwicklungsumgebung. Es kann wahlweise in Basic, C-Compact (entspricht im wesentlichen ANSI-C) oder Assembler programmiert werden. Der Zugriff erfolgt über das als Zubehör erhältliche USB-Programmierkabel P522J von Voltcraft. Hierbei handelt es sich um einen USB-TTL Adapter. Man ist also nicht zwingend auf das Kabel angewiesen. So habe ich mit Hilfe eines RS232-TTL- und einem USB-Seriell Adapters eine Verbindung zwischen PC/IDE und Platine herstellen können. Das Voltcraft-Kabel werde ich mir aber dennoch zulegen, da man so einen handlichen TTL-Adapter eigentlich immer mal gebrauchen kann.



Fortsetzung folgt…
